木质纤维素怎么研磨？实验室木质纤维素研磨解决方案

　　木质纤维素是天然可再生木材经过化学处理及机械法加工得到的有机絮状纤维物质，柔韧性和分散性都非常不错，因此难以细致研磨。要想得到符合粒径要求的木质纤维素样品，使用TJX行星式球磨机是比较适合的方法，下面就来看看东方天净行星式球磨仪研磨木质纤维素的过程及报告。

木质纤维素的研磨方案

样品研磨前形态：

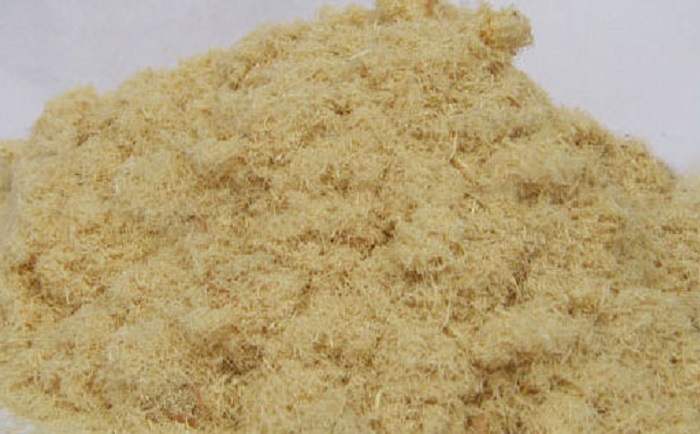

木质纤维素研磨前

研磨仪器：TJX-410行星式球磨仪

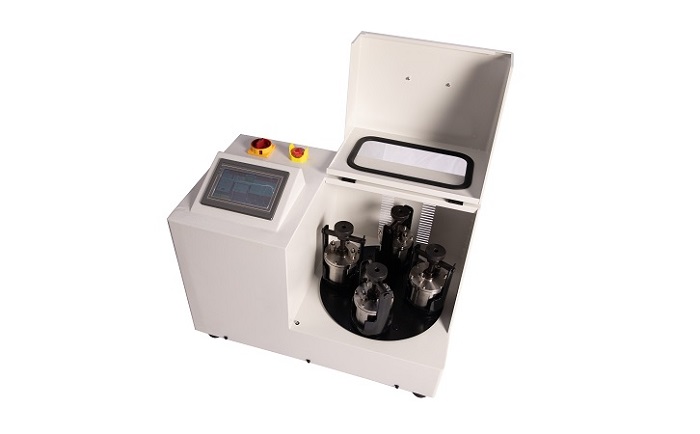

TJX行星式球磨仪

适配研磨套件：2个50ml的氧化锆材质球磨罐，5个直径10mm、10个直径8mm、15个直径3mm、100个直径3mm的氧化锆球

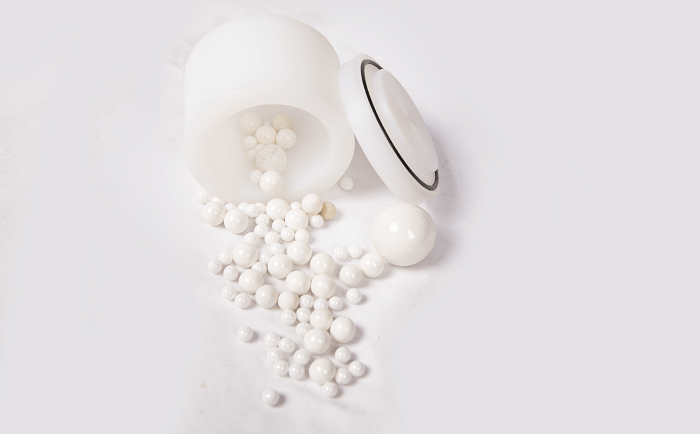

氧化锆球磨罐和研磨球

研磨方式：干法球磨

研磨时间：10分钟

过程及结果：将2克左右的木质纤维素样品放入氧化锆材质的球磨罐中，并放入配置好比例的氧化锆研磨球，盖上盖子，将球磨罐固定在罐座中，通过仪器面板设定电机转速为2000rpm（球磨罐自转转速约为666rpm），研磨时间为10分钟。

　　10分钟后，即可得到研磨完成的木质纤维素样品，用毛刷将球磨罐和研磨球上的样品收集起来，从图中可以看到，木质纤维素已经被细致研磨，研磨后样品中位粒径达到16.18μm。

样品研磨后形态：

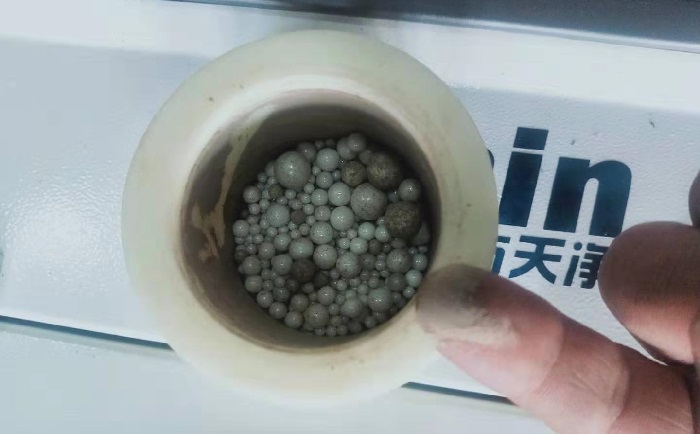

木质纤维素研磨后

研磨后样品的粒度分析报告：

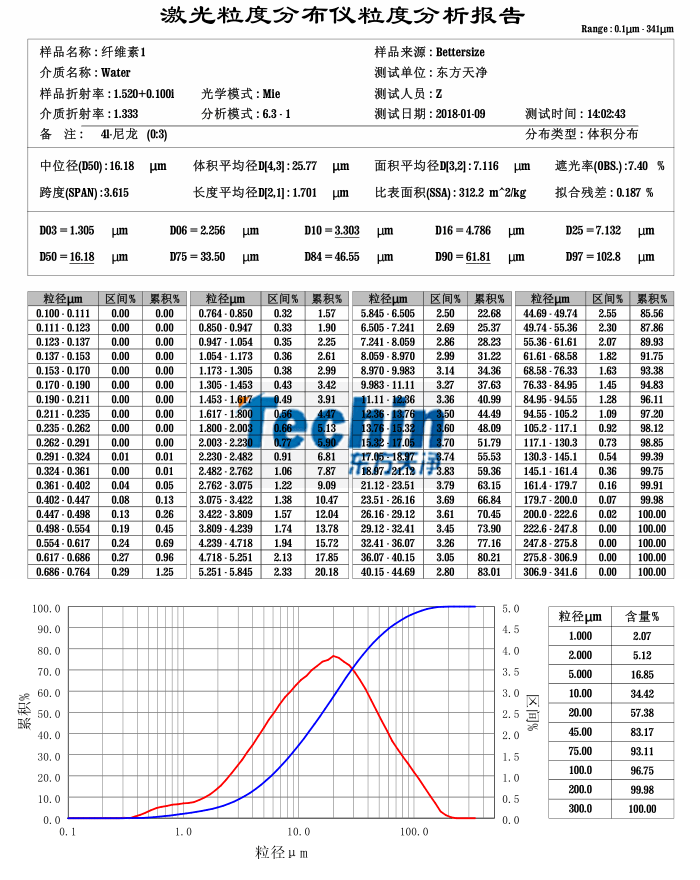

东方天净TJX行星式球磨仪研磨木质纤维素粒度分析报告

　　以上就是在实验室中使用东方天净TJX行星式球磨仪研磨木质纤维素的解决方案了，木质纤维素质地比较柔软，一般的研磨方法都难以奏效，东方天净TJX行星式球磨机采用皮带式传动的方式，提高了球磨罐的转速，再配以高硬度的氧化锆球磨罐和研磨球，增大了研磨能量，从而实现了木质纤维素的研磨。
